Guided Configuration

1. 介绍

熟悉EB Tresos Stduio的朋友们，肯定对EB Tresos Studio中的Sidebar不会陌生，通过非常友善的界面，可以进行Mem Stack的配置，也能非常方便的处理一些System signal的消息。

那是不是有些冲动，自己也想开发一个这样的插件，对EB Tresos Studio的中的数据进行一个批量的处理。那今天就介绍一些：

• EB Tresos Studio能做啥？
• 在EB Tresos Studio中到底需要如何做？

2. 目的

EB Tresos Studio是基于Eclipse环境二次开发的一个集成IDE。在扩展性这点上，由于基于Eclipse的生态，所以能力肯定是不容置疑的。

它的Guided Configuration API提供了对您的EB Tresos Studio定制我们所需要的对话框以及编辑器的能力。通过Guided Configuration API，我们可以做到：

1. 数值的自动计算向导。如：计算Handle ID或者某些特定的栏位的数值。
2. 定义模块数据的编辑，类似于Mem Stack编辑的Sidebar功能。
3. 建立需通过多个步骤配置的向导功能，通常是会跨多个EB Tresos的模块。

3. 名词解释

Backend

后端扩展了抽象后端类并处理向导的后台功能。在model-view-controller概念中，它对应于controller。它主要4负责整个配置向导的生命周期。

Selection context

在EB Tresos Stduio的构建中，ECUConfigContext、ModuleConfigContext 和 SystemConfigContext类都属于Selection context，它们提供有关当前所选项目及其模块的信息。通过这些类可以控制GUI中可见性，也可以通过这些类进行数据的推送操作。

Memento

Memento类其实就是对应model-view-controller概念中的model，通过它来表现配置向导中的数据。相关的数据会保存在备忘录树中。实现可以参考Memento和 MementoOperationHandler的两个类。

Push service

Guided Configuration API为了更新DataModel中的数据，提供了一种称为推送服务（Push service）的接口，用于用来实现配置向导（memento）的数据与DataModel配置（DCtxt）之间的数据交换。推送服务由多个推送事件（push event）和多个推送操作（push operation）两部分组成。 Backend实现发送推送事件，并最终执行相应的推送操作。这些操作用于在通用DataModel和memento之间进行交换数据。

4. 设计理念

EB Tresos的Guided Configuration设计理念是建立在传统的MVC（model-view-controller）模式框架上的。

4.1. Model

Model部分用来保存memento树，所有的数据会被保存在一个XML文件中，文件可以通过MementoOperationHandler类进行访问。

4.2. View

View的部分用来定制向导页面中的多个页面UI的内容，可以使用EB已定义的标准控件，用户也可以自行开发自己的控件。

4.3. Controller

Controller部分是通过Backend类来实现的，注意用来管理向导页面的整个生命周期。

4.4. 向导类型

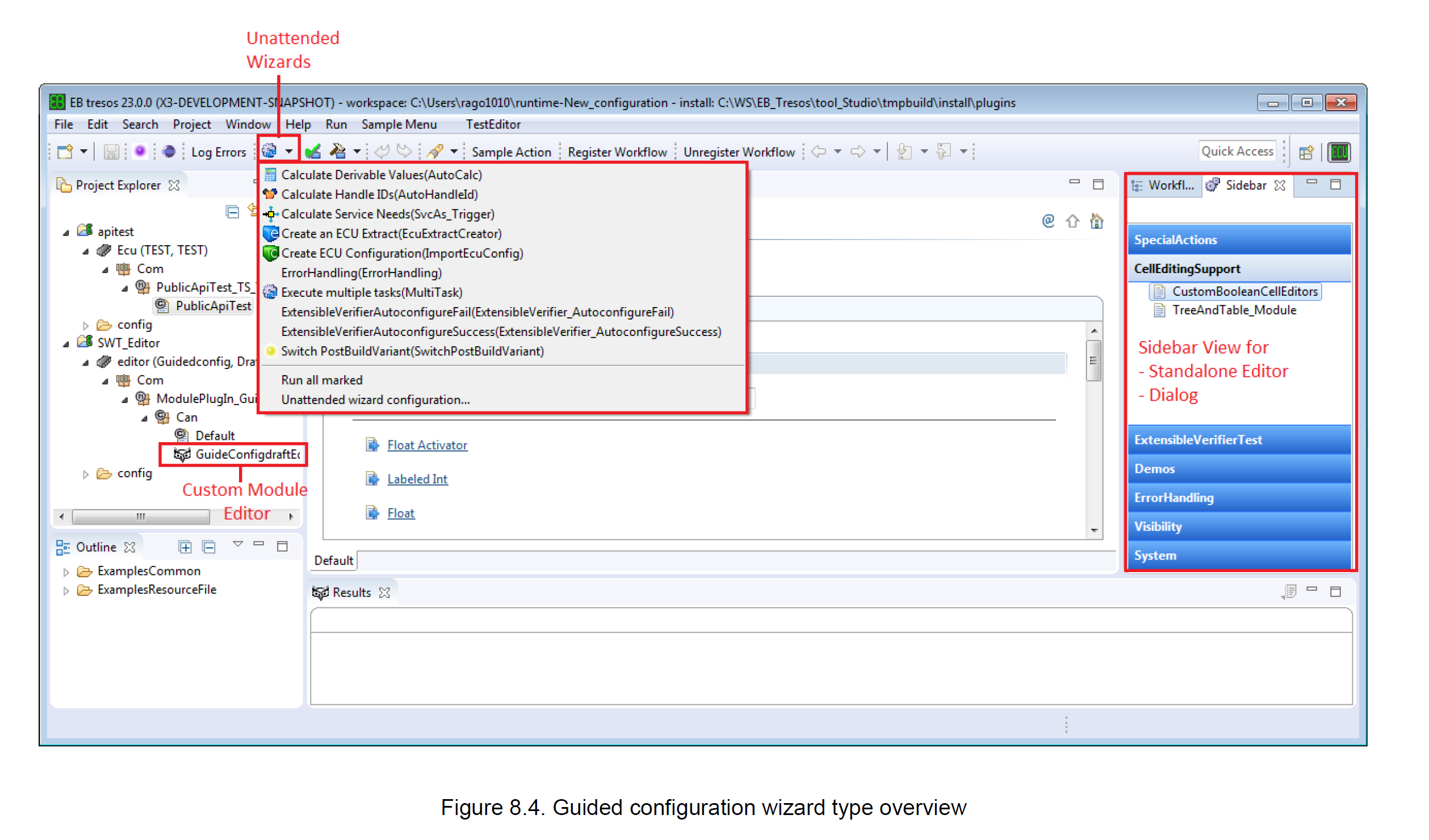

在EB Tresos Studio中，可以通过三种途径打开向导窗口：

• Project Explorer
• Unattended wizard
• Sidebar view

基于意思信息，Guided Configuration API也把向导窗口分为三类：

• 自定义模块向导
• Unattened向导
• Sidebar向导，

4.4.1. 向导窗口类型

4.4.2. 独立编辑窗口

独立编辑只能在Sidebar中使用。支持以下功能：

1. 撤消/重做功能
2. 多页面支持
3. 错误处理
4. 运行向导

4.4.3. 对话框

对话框也只能使用在Sidebar中。支持以下功能：

1. 撤消/重做功能
2. 多页面支持
3. 错误处理
4. 运行向导
5. 对话框初始位置设定

4.4.4.
