CDD 设计与集成指南

1. 引言

1.1. 文档范围

本文档的目的是：

  • 概述复杂驱动（Complex Driver，CDD）；
  • 给出在 AUTOSAR 架构内实现与集成 CDD 的建议。

本文档面向 CDD 的开发者与集成者。

2. 术语与缩略语的定义

具有局部作用域、因而未包含在 AUTOSAR 词汇表中的缩略语与缩写，必须出现在本地词汇表中。

缩写/缩略语 说明
CDD CDD 曾是 Complex Device Driver（复杂设备驱动）或 Complex Driver（复杂驱动）的缩写，但不限于驱动。

2.1. 术语词汇表

术语词汇表见文档 [1] AUTOSAR 词汇表。

术语 定义
<MODULENAME> 该术语在文档 [2] General Requirements on Basic Software Modules 中定义。

3. 要使用的约定

在需求中，应使用以下特定语义（基于互联网工程任务组 IETF）。

本文档中的关键词「MUST」「MUST NOT」「REQUIRED」「SHALL」「SHALL NOT」「SHOULD」「SHOULD NOT」「RECOMMENDED」「MAY」和「OPTIONAL」应按如下方式解释。

注意，使用这些词的文档的需求层级会修饰这些词的强制力。

  • MUST：这个词或形容词「LEGALLY REQUIRED」表示该定义由于法律问题是规范的绝对要求。
  • MUST NOT：这个短语表示该定义由于法律问题是规范的绝对禁止。
  • SHALL：这个短语或形容词「REQUIRED」表示该定义是规范的绝对要求。
  • SHALL NOT：这个短语表示该定义是规范的绝对禁止。
  • SHOULD：这个词或形容词「RECOMMENDED」表示在特定情况下可能存在忽略某一特定条目的正当理由，但在选择不同做法之前必须理解并仔细权衡其全部影响。
  • SHOULD NOT：这个短语或短语「NOT RECOMMENDED」表示在特定情况下可能存在正当理由，使该特定行为是可接受的甚至有用的，但在实现以此标签描述的任何行为之前，应当理解全部影响并仔细权衡该情况。
  • MAY：这个词或形容词「OPTIONAL」表示一个条目是真正可选的。一个供应商可能因为特定市场需要它、或认为它能增强产品而选择包含该条目，而另一个供应商可能省略同一条目。

不包含某个特定选项的实现，应当准备好与包含该选项的另一个实现互操作，尽管功能可能有所减少。同样，包含某个特定选项的实现，应当准备好与不包含该选项的另一个实现互操作（当然，该选项提供的特性除外）。

4. 相关文档

4.1. 输入文件和相关标准与规范

[1] Glossary

AUTOSAR_FO_TR_Glossary

[2] General Requirements on Basic Software Modules

AUTOSAR_CP_SRS_BSWGeneral

[3] Layered Software Architecture

AUTOSAR_CP_EXP_LayeredSoftwareArchitecture

[4] List of Basic Software Modules

AUTOSAR_CP_TR_BSWModuleList

[5] General Specification of Basic Software Modules

AUTOSAR_CP_SWS_BSWGeneral

[6] Specification of Standard Types

AUTOSAR_CP_SWS_StandardTypes

[7] Specification of Platform Types for Classic Platform

AUTOSAR_CP_SWS_PlatformTypes

[8] Specification of Communication Stack Types

AUTOSAR_CP_SWS_CommunicationStackTypes

[9] Basic Software Module Description Template

AUTOSAR_CP_TPS_BSWModuleDescriptionTemplate

[10] Specification of ECU Configuration

AUTOSAR_CP_TPS_ECUConfiguration

[11] Specification of ECU State Manager

AUTOSAR_CP_SWS_ECUStateManager

[12] Specification of Watchdog Manager

AUTOSAR_CP_SWS_WatchdogManager

[13] Specification of PDU Router

AUTOSAR_CP_SWS_PDURouter

[14] Specification of Communication

AUTOSAR_CP_SWS_COM

[15] Specification of Communication Manager

AUTOSAR_CP_SWS_COMManager

[16] Specification of Network Management Interface

AUTOSAR_CP_SWS_NetworkManagementInterface

[17] Specification of TCP/IP Stack

AUTOSAR_CP_SWS_TcpIp

[18] Description of the AUTOSAR standard errors

AUTOSAR_CP_EXP_ErrorDescription

[19] Specification of Operating System

AUTOSAR_CP_SWS_OS

[20] Specification of Synchronized Time-Base Manager

AUTOSAR_CP_SWS_SynchronizedTimeBaseManager

5. CDD 简介

复杂驱动（CDD）是未被 AUTOSAR 标准化的软件实体，它可以访问 AUTOSAR 接口和/或基础软件模块 API，或经由它们被访问。

按照文档 [3] Layered Software Architecture，CDD 是位于基础软件复杂驱动层的一个特定模块，它与标准 BSW 模块或 Rte 交互。

  • CDD 可能需要与分层软件架构的模块对接；
  • 分层软件架构的模块可能需要与 CDD 对接；
  • CDD 可能需要经由 Rte 与 SW-C 对接。


CDD 的主要目标是：借助特定中断和/或复杂的微控制器外设、外部设备（通信收发器、ASIC 等）直接访问微控制器，实现复杂的传感器评估和执行器控制，以满足特殊的功能与时序要求。

此外，它还可以用于实现增强的服务/协议，或封装非 AUTOSAR 系统的既有功能。

CDD 的实现可能依赖应用、微控制器和 ECU。

最后，CDD 可以作为把现有或新概念引入 AUTOSAR 软件架构的迁移机制。

6. CDD 设计建议

为了对接并简化 CDD 在 AUTOSAR 架构中的集成，设计者应当考虑以下几点。

6.1. 文档

6.1.1 用户手册

CDD 设计者应提供一份用户手册，以简化集成并向客户提供信息：

  • CDD 的介绍与概览；
  • 功能操作的描述（初始化、正常运行、关机、故障运行等）；
  • 与其他 BSW 模块、SchM 和 Rte 的关系及其需要的描述；例如来自 NvM 的内存块、要配置的临界区；
  • 文件结构与依赖；
  • 接口（包括服务）的描述：名称、描述、可重入性、参数（名称、类型、范围、取值）、返回值（名称、类型、范围、取值）、配置类别；
  • 非功能需求的描述：时序与行为要求、资源使用、与其他 BSW 模块或 SW-C 的行为等；
  • Dem 错误的描述，可选的 Det 错误、调试变量；
  • 配置参数的描述（名称、类型、范围、取值）；
  • 内存映射需要的描述（Flash、RAM）；
  • 使用限制与未决问题；
  • 集成约束以及对其他模块的要求；
  • 示例。
6.1.1.1 模块 ID

CDD 可用模块 ID 的范围在文档 [4] List of Basic Software Modules 中描述。

6.2. 实现

AUTOSAR 对 CDD 实现几乎没有约束。至少：

  • CDD 应遵守输入规范 [2]、[3]、[5]、[6]、[7]、[8]、[9]、[10]；
  • CDD 应通过定义可由 SchM 或 OS 机制处理的临界区来保护其关键资源；
  • CDD 模式可由 EcuM 和 BswM 模块管理；
  • CDD 可以使用内存映射机制处理其内存段；
  • CDD 可以使用 Det 或 Dem 模块报告其错误。

6.3. CDD 文件

本节仅是一条建议，并未完整定义模块的文件结构。

6.3.1 代码文件

除文档 [2] General Requirements on Basic Software Modules 与文档 [5] General Specification on Basic Software Modules 中的要求之外，CDD 模块的代码文件结构不是固定的。

至少，应提供 CDD_<MODULENAME>.c。

中断函数可以放在 CDD_<MODULENAME>_Irq.c 中。

Callout 函数可以放在 CDD_<MODULENAME>_Callout.c 中。

根据需要，从配置在链接期生成的 C 对象可以放在 CDD_<MODULENAME>_Lcfg.c 文件中。

根据需要，从配置在构建后期（Post Build）生成的 C 对象可以放在 CDD_<MODULENAME>_PBcfg.c 文件中。

如果 CDD 模块的实现需要额外的代码文件，它可以自由地包含它们。

6.3.2 头文件

下图包含 CDD 模块已定义的 AUTOSAR 头文件层级。

CDD 模块应提供一个头文件结构，使得 CDD 模块的用户只需要包含 CDD_<MODULENAME>.h 文件。

如果某些回调函数必须由其他 BSW 模块处理，CDD 模块可以提供 CDD_<MODULENAME>_Cbk.h 头文件。

根据需要，从配置生成的 C 对象声明可以放在 CDD_<MODULENAME>Cfg.h、CDD<MODULENAME>PBcfg.h、CDD<MODULENAME>_Lcfg.h 文件中。

如果 CDD 模块的实现需要额外的头文件，它可以自由地包含它们。头文件是自包含的，即它们会包含它们所需要的所有其他头文件。

CDD 模块可以包含 Det.h 和/或 Dem.h 头文件以报告错误。

如果必须定义某些内存映射区域，CDD 模块可以包含 <Mip>_MemMap.h 头文件，其中 <Mip> 是模块实现前缀（Module Implementation Prefix）。

如果配置了到 Rte 的接口，CDD 模块可以包含 Rte_CDD_<MODULENAME>.h 头文件。

6.3.3 推荐的文件结构

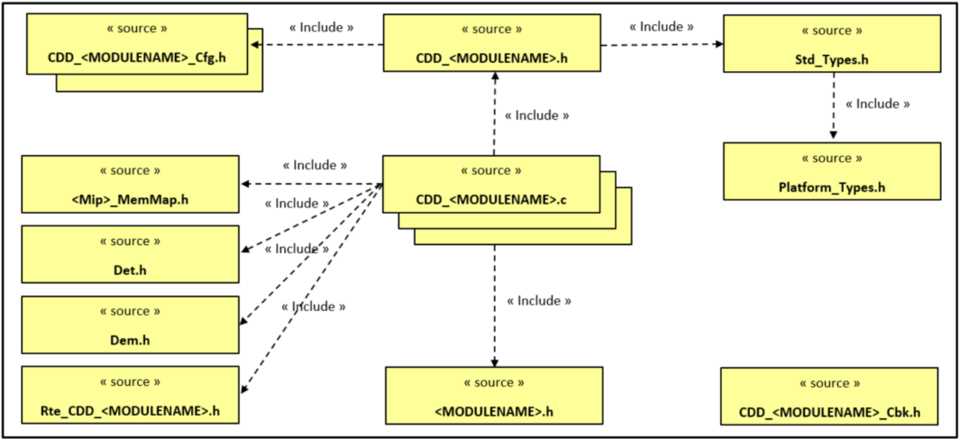

下图描述了 CDD 模块的基本的、已定义的 AUTOSAR 头文件层级。


6.3.4 一致性检查

CDD 模块应避免集成不兼容的（.c 或 .h）文件，如文档 [5] General Specification on Basic Software Modules 中所定义。

6.4. 行为与接口描述

一些 CDD 不仅拥有到其他 BSW 模块或集群的接口，还拥有由应用 SW-C 经由 Rte 访问的更抽象的接口。

在这些情况下，需要一个 CDD SW-C 类型来对接 Rte，并且 CDD 应遵守文档 [9] Basic Software Module Description Template 的要求。

该描述文件应包含：

  • CDD 服务的描述；
  • 类型与端口接口；
  • 内部行为与可运行体实体（Runnable Entity）的描述；
  • 可运行体实体所需的触发事件的描述；
  • 用于共享资源保护的独占区域（Exclusive Area）的描述；
  • 内存映射。

这里要求的更抽象的接口称为 AUTOSAR 接口，它们借助软件组件模板（SWCT）描述，由端口、端口接口及其进一步的细化组成。

用于为 CDD 描述这些元素的 SWCT 根类是 ComplexDeviceDriverSwComponentType。

从 Rte 进入这些 CDD 的函数调用应建模为 RunnableEntity，它们也包含在 SWCT 中。用于描述 RunnableEntity（以及其他一些东西）的 SWCT 根类称为 SwcInternalBehavior。

提示：CDD 可运行体的设计应减少 Rte 开销，例如：

  • 服务器可运行体最好设计为可重入：canBeInvokedConcurrently = TRUE；
  • 可运行体签名为：void 或 StdReturnType RunnableName(void 或参数)。

6.5. 参数配置

如果必须使用 AUTOSAR GCE 配置参数，CDD 应遵守文档 [10] Specification of ECU Configuration 的要求。

至少：

  • 模块的 AUTOSAR 版本与软件版本应由配置文件标识；
  • 生产阶段不应包含 Det，因此配置中需要一个参数来关闭错误报告。

7. 与其他模块的对接

本节描述与基础软件内其他模块的关系。

7.1. 与 Rte 和 SW-C 的对接

CDD 可能需要经由 Rte 与 SW-C 对接：

  • 要求的端口与接口应按照 AUTOSAR 规定并实现（AUTOSAR 接口）；
  • 在某些情况下，CDD 必须使用由 Rte 定义的一些端口特定参数。

参见前一章 6.4。

7.2. 与库的对接

CDD 可以使用 AUTOSAR 库。

示例：CDD 可以使用 E2E 库机制来传输针对数据损坏或数据丢失的通信保护。

7.3. 与标准 BSW 模块的对接

CDD 可能需要与分层软件架构中的其他模块对接，或者分层软件架构中的模块可能需要与 CDD 对接。如果是这种情况，适用以下建议：

从分层软件架构的模块对接到 CDD：

CDD 应提供可由访问它的 AUTOSAR 模块通用配置的接口。

一个典型的例子是 PDU 路由器：CDD 可以实现一个新总线系统的接口模块。这已经在 PDU 路由器的配置中得到考虑。

从 CDD 对接到分层软件架构的模块：

只有当分层软件架构的相应模块提供这些接口、并且准备好被 CDD 访问时，才允许这样做。通常这意味着：

  • CDD 应注意接口的可重入性。对于不可重入的接口，只能有一个调用者访问该接口。对于有条件可重入的接口，如果使用不同的 ID，多个调用者可以并发访问该接口；
  • 如果使用了回调例程，其名称是可配置的；
  • 不存在对该模块状态进行管理的上层模块（并行访问会在上层模块察觉不到的情况下改变状态）。

CDD 应提供满足依赖该信息的其他 AUTOSAR 模块所需的全部配置参数，例如，如果调用 Dem 报告生产错误，则必须在 CDD 配置内按照 Dem 错误码定义的配置标准定义并引用 Dem 错误码。

在多核架构的情况下，参见 7.4 章。

一般而言，可以访问以下模块：

7.3.1 与 MCAL 模块的对接

CDD 可以直接访问微控制器资源（例如硬件定时器）。如果所需的资源由某个 MCAL 模块管理、且没有特定的约束（例如实时需要），CDD 应使用 MCAL。强烈建议这样做以避免冲突（例如通常不允许并行访问同一组/通道等，因为 DIO 服务不可重入）。

在这种情况下，CDD 应使用 MCAL 模块的标准 API 访问 MCAL 模块。

7.3.2 与 BSW 模式管理器和 ECU 状态管理器的对接

在使用 ECU 状态管理器的情况下，EcuM 和 BSW 模式管理器应当是模式管理的独占访问点。

ECU 状态管理器应用于：

  • Init 与 De-Init 函数应排他地由 EcuM 和/或 BswM 模块调用；
  • 如果 CDD 处理一个唤醒源，它必须遵循文档 [11] Specification of ECU State Manager 中规定的处理唤醒事件的协议。

BSW 模式管理器应用于：

  • CDD 模式变更的管理；
  • BswM（位于主核上）确认 ECU 应当关机，并向每个核分发适当的模式切换。从核上的 CDD 必须捕获该模式切换、适当地去初始化，并向 BswM 发送适当的信号以表明其就绪。

7.3.3 与存储栈的对接

如果（存储器）被 CDD 排他地管理，则在 NVRAM 管理器之外直接访问是可能的。如果 CDD 使用标准存储栈，NVRAM 管理器是存储栈的独占访问点：CDD 应使用 NVM 的 API 访问存储器。

7.3.4 与看门狗栈的对接

看门狗管理器可以把 CDD 的一个或多个可运行体的执行作为被监督实体进行监督。应当配置看门狗管理器，并且 CDD 可运行体应按照文档 [12] Specification of Watchdog Manager 的描述调用看门狗 API。

看门狗管理器是看门狗栈的独占访问点。

CDD 不应直接与看门狗管理器交互，而应经由 Rte 定义的端口交互。

通常，Rte 负责把检查点信息从 CDD 中的被监督实体传播到看门狗管理器模块。看门狗管理器模块使用运行时环境的服务把监督状态的变化告知 CDD。

为了控制 CDD 依赖状态的行为，Rte 提供了模式端口的机制。模式管理器可以在模式端口中定义的不同模式之间切换。连接到模式端口的 CDD 可以以两种方式使用模式信息：

  • CDD 可以经由模式端口查询当前模式；
  • CDD 可以声明由 Rte 因模式变化而启动或停止的可运行体。

在失败的情况下，看门狗管理器可以经由 Rte Mode 机制把监督失败告知 CDD 被监督实体。CDD 被监督实体随后可以采取其动作从该失败中恢复。

7.3.5 与通信栈的对接

可能的访问点有若干个：

  • 可以对接 PDU 路由器模块以处理 I-PDU；
  • 可以对接 <Bus> 接口；
  • 可以对接 NM 模块；
  • 可以对接 TcpIp 模块；
  • 也可以直接对接 Com 模块，因为可以拥有信号接口。

一般而言，不适合混用这些访问点，即同时使用 PduR 访问与 Com 访问或 <Bus> 接口。

处理通信、并可能触发 PDU 发送的 CDD 应提供一个用于启用/禁用发送的 API。这例如可以使 Dcm 在相应的诊断请求中禁用全部通信。CDD 提供的这些函数可以在链接到该功能的已配置动作列表中调用。关于这些函数的示例，请参见通信栈内类似的 API。

7.3.5.1 与 PDU 路由器的对接

PduR 是通信栈的独占的、与总线和协议无关的 I-PDU 访问点。

CDD 应使用 PduR 模块的标准 API 访问 I-PDU。

当 CDD 与 PduR 交互时，应在 PduR 内为每个 CDD 配置一个容器。

更多细节请参见文档 [13] Specification of PDU Router。

7.3.5.2 与 <Bus> 接口模块的对接

<Bus> 接口模块是通信栈的独占的、总线特定的访问点。

CDD 应使用 <Bus> 接口模块的标准 API 访问 I-PDU。

当 CDD 与 <Bus> 接口交互时，CDD 使用为 <Bus> 接口定义的访问函数，并且应根据 CDD 的需要配置 <Bus> 接口回调。应配置 <Bus> 接口以包含 CDD_<MODULENAME>_Cbk.h 头文件。

细节请参见各 <BUS> 接口规范与用户手册。

7.3.5.3 与 Com 模块的对接

如果 CDD 处理 Com 信号，CDD 应使用 Com 模块的标准 API 或 Rte 定义来访问信号。

更多细节请参见文档 [14] Specification of Communication。

7.3.5.4 与 Com 管理器的对接

如果 CDD 使用 Com 信号，CDD 应使用 Com 管理器的标准 API 来请求一个「通信模式」。

如果 CDD 处理一个非 AUTOSAR 标准的 <Bus>，<Bus> 状态应由 ComM 处理，以协调总线通信栈。

更多细节请参见文档 [15] Specification of Communication Manager。

7.3.5.5 与网络管理接口模块的对接

如果 CDD 处理一个非 AUTOSAR 标准的 <Bus>，<Bus> 状态应由一个 <Bus>Nm_CDD 模块处理。

<Bus>Nm_CDD 应向网络管理器提供服务以管理 <Bus> 状态。

更多细节请参见文档 [16] Specification of Network Management Interface。

7.3.5.6 与 TCP/IP 模块的对接

TcpIp 模块是通信栈的独占的、基于套接字的访问点。

CDD 应使用 TCP/IP 模块的标准 API 访问套接字。

更多细节请参见文档 [17] Specification of TCP/IP Stack。

7.3.6 与 XCP 模块的对接

如果 CDD 处理一个非 AUTOSAR 标准的 <Bus>，XCP 可以对接 <Bus>_CDD 来转发数据。

XCP 模块提供可供 CDD 使用的可配置接口：

  • <Cdd_Transmit>：请求经由 CDD 发送 PDU 的 API；
  • <Xcp_CddTxConfirmation>：确认 PDU 成功发送的 API；
  • <Xcp_CddRxIndication>：由 CDD 调用、指示成功接收一个 LPDU 的 API。

应配置 XCP 模块以允许 CDD 功能：应激活 XcpOnCddEnabled 参数。

如果需要，CDD 可以调用回调函数 Xcp_<module>RxIndication。

7.3.7 与诊断日志与跟踪的对接

如果 CDD 处理一个非 AUTOSAR 标准的 <Bus>，Dlt 可以对接 <Bus>_CDD 来转发数据。

Dlt 把数据转发给 Dcm 或例如使用串行接口的 CDD。

Dlt 没有定义特定的通信接口。Dlt 规范定义了到一个内部 Dlt 通信模块的 API。该通信模块如何实现、以及它如何与可能的 CDD（例如串行或 USB）通信，取决于实现者。

7.3.8 与默认错误跟踪器和诊断事件管理器的对接

CDD 应按照文档 [18] Description of the AUTOSAR standard errors 的描述使用 Det、Dem 报告错误。

CDD 应使用 Det 与 Dem 模块的标准 API。

CDD 应像任何 BSW 模块一样反应。错误 ID 应在 CDD 模块内本地定义。CDD 负责发起内部恢复。

注意：对于对 Det 的调用，模块 id 和/或实例 id 参数可用于区分不同的 CDD。

7.3.9 与 OS 的对接

通常，只有 BSW 调度器和 Rte 应使用 OS 对象或 OS 服务。因此，CDD 应只访问 OS 的 GetCounterValue 和 GetElapsedCounterValue 服务。

只要所使用的 OS 对象未被另一个 BSW 模块使用，CDD 就可以访问 OS，例如 CDD 可以创建并使用一个 OS 报警。

OS 可以经由 OsRestartTask 通知 CDD：某个 OS-Application 已被终止并重启。CDD 随后必须采取适当的清理动作。

更多细节请参见文档 [19] Specification of Operating System。

7.3.10 与 StbM 模块的对接

如果 CDD 模块实现一个用户定义的时基提供者（Timebase Provider），即它处理全局时间同步报文，则该 CDD 模块应使用 StbM 模块 API：

  • StbM_GetCurrentTime，从 StbM 读取最新的时基值；
  • StbM_GetCurrentTimeRaw、StbM_GetCurrentTimeDiff，用于计算时基值的更新；
  • StbM_BusSetGlobalTime，把总线上收到的时基值转发给 StbM。

该接口目前仅限于不带硬件时间戳的时基提供者。关于该 API 的细节请参见文档 [20] Specification of Synchronized Time Base Manager。

CDD 模块针对全局时间同步的配置的相关细节由 CDD 模块定义中的容器 CddGlobalTimeContribution 规定。请参见文档 [10] Specification of the ECU Configuration。

7.4. 多核系统中的 CDD

CDD 可以用于多核架构。

在多核架构的情况下，CDD 可以驻留在任何核上，但要遵守以下规则：

  • 仅允许模块内部通信跨越分区和核的边界，使用主/卫星实现；
  • 因此，如果 CDD 需要访问 BSW 的标准化接口，它必须驻留在同一个核上；
  • 如果 CDD 驻留在不同的核上，它可以使用正常的端口机制来访问 AUTOSAR 接口和标准化 AUTOSAR 接口。这会调用 Rte，Rte 使用操作系统的 IOC 机制把请求传输到另一个核；
  • 但是，如果 CDD 需要访问 BSW 的标准化接口而又不在同一个核上：
  • 要么在 CDD 所在的核上运行一个提供该标准化接口的卫星，由它把调用转发到另一个核；
  • 要么需要在另一个核上实现 CDD 的桩（stub）部分，并使用操作系统的 IOC 机制以类似于 Rte 的方式组织 CDD 本地的通信；
  • 此外，在后一种情况下，CDD 的初始化部分也需要驻留在另一个核的桩部分中。

7.5. MCAL 的 CDD 模块

可以为微控制器驱动构建 CDD，但由于它位于较低层级，它不能访问其他标准模块（Det、Dem、SchM 等除外）。
